Kivimuurien asennus
Liuskekivimuurien asennusohjeet ja detaljit
Liuskekivimuuri, kuivaladottu, korkea
Yli 1m korkeissa kuivaladotuissa tukimuureissa tulee kiinnittää rakenteen suunnitteluun erityishuomiota. Muuri tulee perustaa routimattomaksi ja muurin taustalla tulee käyttä routimattomia maa-aineksia. Kivet ladotaan tiiviisti toisiinsa.
Muurin ala-osassa on hyvä käyttää n. 0,5×0,5m kokoisia kivenjärkäleitä, jotka antavat muurille ryhtiä. Joka neliössä on hyvä olla yksi läpi muurirakenteen menevä yhtenäinen kivilaatta, mikä tekee kivimuurista tukevan. Taustatäyttö tehdän seulotulla, mielellään #16-32mm murskeella, jolla saadaan veden ohjautumaan pois muurin taustalta. Seulottu murske toimi myös laakerikerroksena.
1 ) Muuri kallistetaan valmistusvaiheessa ~8°.
2) Kivet ladotaan tiiviisti. Alle valikoidaan järeitä kiviä. Päälle valikoidaan parhaimmat ja sileimmät kivet.
3) Alapinnan syvyys riippuu tukimuurin korkeudesta. Tukimuuri tulisi yleensä routaeristää. Kuivaladottu tukimuuri kestää kuitenkin hyvin routaliikkeitä sillä laastia ei käytetä. Routaeristeeksi esim. 100mm EPS.

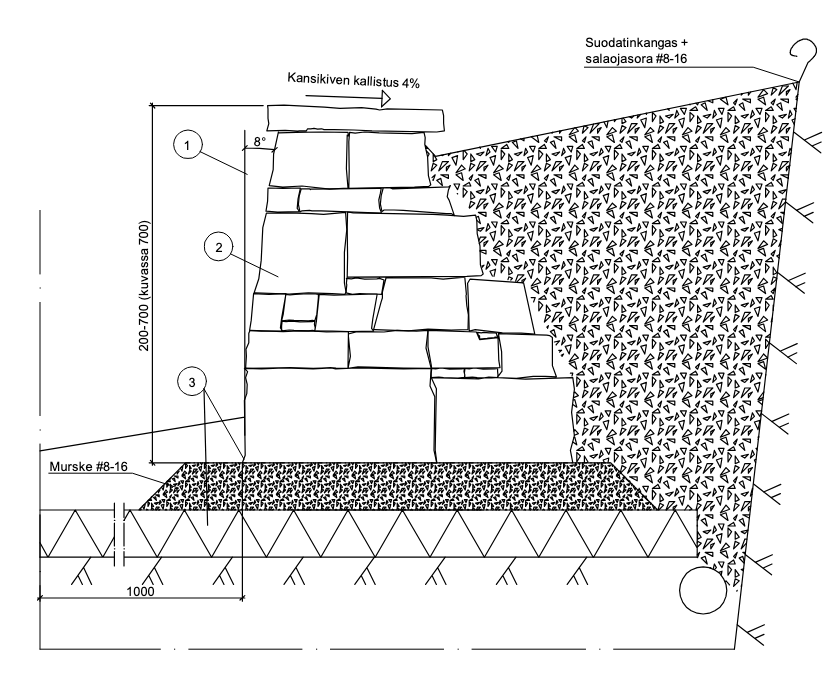

Liuskekivimuuri, kuivaladottu, matala
Kuivaladottu liuskekivitukimuuri tehdään ilman laastia. Kivet ladotaan päällekkäin siten, että kivien väliin jää mahdollisimman vähän tyhjää tilaa. Tätä menetelmää on käytetty rakentamisessa jo tuhansia vuosia.
Kuivaladotun muurin parhaita puolia on sen kesto maan liikkeitä vastaan. Rikkoutunut tai vaurioitunut muuri on lisäksi helppo korjata. Kivet vain ladotaan uudestaan. Huolelliseti ladottu kylmämuuri kestää jopa tuhansia vuosia. Liuskekivi sopii näihin muureihin erinomaisesti, sillä kiveä pystytään helposti muokkaamaan, jolloin paketista saadaan tiivis.
1 ) Muuri kallistetaan valmistusvaiheessa ~8°.
2) Kivet ladotaan tiiviisti. Alle valikoidaan järeitä kiviä. Päälle valikoidaan parhaimmat ja sileimmät kivet.
3) Alapinnan syvyys riippuu tukimuurin korkeudesta. Tukimuuri tulisi yleensä routaeristää. Kuivaladottu tukimuuri kestää kuitenkin hyvin routaliikkeitä sillä laastia ei käytetä. Routaeristeeksi esim. 100mm EPS.
Liuskekivimuuri, muurattu, ilman saumaa
Norjassa paljon käytetty liuskekivimuurityyppi on latoa kivet päällekkäin ilman, että kivien välin tulee näkyvää laastisaumaa. Kivet kiinnittyvät takaosaltaan sementtilaastiin. Laastisaumaton rakenne on kestävä ja upea, etenkin silloin kun asennustyö on tehty huolellisesti.
Tärkeää on kiinittää huomiota kivien latomiseen. Kivet ladotaan aina siten, että kiven yläreuna on suorassa, koloja on mahdollisimman vähän ja päällekkäisiä ns. votsisaumoja ei synny häiritsevästi. Tukimuurin runko voi olla esimerkiksi betonia tai se voi olla harkkorakenteinen. Massiivisissa tukimuurivluissa ja käytettäessä tummia kiviä on hyvä kiinnittää huomiota runkorakenteesta syntyvään sementin vapaaseen kalkkiin ja sen kulkeutumisen estämiseen kiven pintaan.
1 ) Kivenä käytetään Liuskemestarit Oy:n muurattavia rosopintaisia liuskekiviä. Kiven syvyys 70-120mm.
2) Kivet muurataan Fescon Oy:n luonnonkiville tarkoitetulla tiivismuurauslaastilla. Laasti sävytetään tarpeen mukaan mustanharmaaksi. Saumat painetaan saumaraudalla n. 1-3 mm kiven reunaa syvemmälle. Märkä sauma harjataan kevyesti pehmeällä muurarinharjalla, jotta saumaraudan jäljet saadaan häivytettyä. Laastin kuivuttua kivipinta harjataan kevyesti RST teräsharjalla, jolla poistetaan muuraustyössä syntyneet sementtijäämät ja laastinrippeet.
3) Liuskekiven taakse C30/37 lujuusluokan pakkasenkestävä betoni.
4) Routaeristys tarvittaessa esim. 100mm EPS.
Liuskekivimuuri, muurattu, ilman tuuletusrakoa
Kevytbetoniharkoilla, tai valuharkoilla tehty matala tukimuuri voidaan verhoilla muurattavalla liuskekivellä ilman tuuletusrakoa. Tärkeää on muistaa riittävän hyvä vedeneritys tukimuurin taustalla, jotta sadevedet ohjautuvat muurin alaosan salaojiin.
Tärkeää on kiinittää huomiota murin kannen suunnitteluun ja asennukseen, sillä vuotava kansi rikkoo muurauksen kymmenessä vuodessa ja korjauskustannukset saatavat olla merkittävät. Muuraus ulotetaan usein noin 10-20cm maanpinnan alapuolelle, silä kivimuurit ovat erittäin pitkäikäisiä ja alueen käyttötarkoitus ja korkomaailma saattaa muuttua ajan saatossa.
1) Kivenä käytetään Liuskemestareiden muurattavia liuskekiviä. Kiven syvyys riippuu rakenteen rasituksista. Yleisimmät kiven syvyydet ovat 100mm ja 120mm.
2) Kivet muurataan Fescon Oy:n luonnonkiville tarkoitetulla tiivismuurauslaastilla. Laasti sävytetään tarpeen mukaan mustanharmaaksi. Saumat painetaan saumaraudalla n. 1-3 mm kiven reunaa syvemmälle. Märkä sauma harjataan kevyesti pehmeällä muurarinharjalla, jotta saumaraudan jäljet saadaan häivytettyä. Laastin kuivuttua kivipinta harjataan kevyesti RST teräsharjalla, jolla poistetaan muuraustyössä syntyneet sementtijäämät ja laastinrippeet.
3) Routaeristys tarvittaessa esim. 100mm EPS.
Liuskekivilaatoilla verhoiltu tuulettuva tukimuuri
Määrämittaan, esimerkiksi 300x600mm kokoon sahatuilla liuskekivilaatoilla voidaan pinnoittaa betonipintoja ulkotiloissa. Rakenne tehdään tuulettuvaksi silloin, kun kiven taustalle on mahdollista kulkeutua kosteutta tai pohjassa on rakennusaikaista kosteutta.
Alle 200mm x 400mm kokoisilla kivillä n. 10mm saumalla sauman pinta-ala on niin suuri että rakenteeseen kulkeutunut kosteus pääsee kuivumaan yleensä saumojen kautta, jolloin kivet laatat voidaan kiinnittää suoraan betonipintaan. Tärkeää on minimoida rakennusaikaisen kosteuden haittavaikutukset, joten betonirungolle on annettava riittävästi aikaa kuivumiseen. Mikäli halutaan käyttää isoa laattaa ja on olemassa riski että kosteus pääsee tiivistymään kiven taustapintaan, tulee rakenteesta tehdä tuulettuva. Tuuletus voidaan järjestää levyrakenteella.
1) Kivenä käytetään liuskemestareiden liuskekivilaattaa. Liuskekiven paksuus 12mm. Suurin sallittu kivikoko 400*700mm. Saumojen leveys 3-5mm
2) Tuuletusväli toteutetaan asentamalla betoniulkokuoreen 23*100mm painekyllästetty pystykoolaus. Koolauksen pintaan asennetaan 12mm Knauf Aqua Outdoor -levy. Levyn pintaan asennetaan liuskekivilaatta kts. kohta 3.
3) Verhoilukivet kiinnitetään käyttäen S2 luokan pakkasenkestävää saneerauslaastia.
4) Verhoilukivet saumataan käyttäen pakkasenkestävää klinkkerisaumalaastia.
5) Routaeristys tarvittaessa esim. 100mm EPS.
Liuskekivellä verhoiltu tukimuuri
Vapaamuotoisella liuskekivellä voidaan verhoilla helposti betonipintoja. Pieni kivikoko ja suuri saumapinta-ala tekee rakenteesta hyvin kosteutta kestävän. Tukimuurin verhoilussa tulee kiinittää erityishuomiota muurin taustaosan vedeneristykseen.
Suosittelemme tekemään tukimuriin hitsattavalla kermilä kunnon vedeneristeen, sillä mikäli vesi pääsee kulkeutumaan muurin läpi, saattaa laasti menettää ajanmittaantartuntansa kiviin.
1) Kivenä käytetään liuskemestareiden verhoilukiveä. Kivikoko on noin 5-11 kpl/m2. Vapaamuotoisten kivikappaleiden tulee siis olla riittävän pieniä, jotta tuuletus toimii.
2) Verhoilukivet kiinnitetään käyttäen seuraavaa sekoitusta: -70% C25/30 lujuusluokan pakkasenkestävää betoni -30% pakkasenkestävä S1 luokan saneerauslaasti
3) Verhoilukivet saumataan käyttäen seuraavaa sekoitusta: -50% S06 sementtilaasti -50% C25/30 lujuusluokan pakkasenkestävää betoni. Laasti värjätään työmaalla.
4) Routaeristys tarvittaessa esim. 100mm EPS.
